EC หมายถึงอะไรกับแฟน?

EC บนพัดลมย่อมาจาก สับเปลี่ยนทางอิเล็กทรอนิกส์ . พัดลม EC ใช้มอเตอร์กระแสตรงไร้แปรงถ่านพร้อมแผงควบคุมอิเล็กทรอนิกส์ในตัว แทนที่จะใช้แปรงเชิงกลและขดลวดที่พบในมอเตอร์ไฟฟ้ากระแสสลับมาตรฐาน การเปลี่ยนแปลงเพียงครั้งเดียวนี้ทำให้พัดลมมีประสิทธิภาพมอเตอร์สูงขึ้น ทำงานด้วยความเร็วที่ควบคุมได้อย่างแม่นยำ และทำงานโดยมีเสียงรบกวนน้อยกว่ายูนิตที่ขับเคลื่อนด้วย AC แบบเดิมอย่างเห็นได้ชัด

สิ่งที่ EC เปลี่ยนแปลงจริงภายในมอเตอร์

มอเตอร์พัดลม AC ทั่วไปอาศัยความถี่คงที่ของโครงข่ายไฟฟ้าเพื่อกำหนดความเร็ว และจะสูญเสียพลังงานเนื่องจากการสับเปลี่ยนเชิงกลและการสลิป มอเตอร์ EC แทนที่กลไกนั้นด้วยแผงขับเคลื่อนดิจิทัลที่จะเปลี่ยนกระแสไฟฟ้าด้วยระบบอิเล็กทรอนิกส์ ดังนั้นโรเตอร์จึงถูกขับเคลื่อนโดยตรงและราบรื่นตลอดช่วงความเร็วสูงสุด นี่คือเหตุผลที่พัดลมแบบแรงเหวี่ยง EC สามารถจับคู่กับสัญญาณควบคุม 0-10V, PWM หรือ RS485 และปรับเอาต์พุตได้ทันที แทนที่จะทำงานด้วยความเร็วคงที่ระดับเดียว

ในพัดลมแบบแรงเหวี่ยง ตัวขับเคลื่อนอิเล็กทรอนิกส์นี้จะทำงานร่วมกับใบพัดแบบโค้งไปด้านหลังหรือเอียงไปด้านหลังภายในตัวเครื่องทรงก้นหอย ใบพัดจะบีบอัดและกำหนดทิศทางการไหลของอากาศ ในขณะที่รูปก้นหอยจะแปลงอากาศที่เคลื่อนที่เร็วนั้นเป็นแรงดันคงที่ที่ใช้งานได้ เนื่องจากตัวมอเตอร์ตอบสนองได้ดีกว่า ส่วนประกอบทั้งหมดจึงสามารถจับเป้าหมายการไหลเวียนของอากาศและแรงดันได้แน่นยิ่งขึ้น แม้ว่าสภาพท่อจะเปลี่ยนไปก็ตาม

ชิ้นส่วนโครงสร้างหลักของพัดลมแบบแรงเหวี่ยง EC

พัดลมแบบแรงเหวี่ยง EC ไม่ใช่แค่มอเตอร์ที่ยึดติดกับล้อพัดลมเท่านั้น เป็นชุดประกอบแบบโมดูลาร์ที่ประกอบด้วยหลายส่วนซึ่งแต่ละส่วนส่งผลต่อประสิทธิภาพ และการรู้ส่วนประกอบเหล่านี้จะช่วยในการเปรียบเทียบเอกสารข้อมูลหรือแก้ไขปัญหาหน่วยที่ไซต์งาน

ประสิทธิภาพการใช้พลังงาน: เหตุผลหลักที่มีพัดลม EC

ตัวอักษร EC มักถูกนำขึ้นมาเนื่องจากการประหยัดพลังงาน และตัวเลขก็อธิบายว่าทำไม โดยทั่วไปแล้ว มอเตอร์ EC แบบไร้แปรงถ่านจะมีประสิทธิภาพถึง 80 ถึง 90 เปอร์เซ็นต์ เมื่อเทียบกับเพดานที่ประมาณ 75 เปอร์เซ็นต์สำหรับมอเตอร์เหนี่ยวนำสามเฟสมาตรฐาน การควบคุมความเร็วแบบดิจิตอลช่วยเพิ่มความสามารถเพิ่มเติม เนื่องจากพัดลมจะดึงพลังงานได้มากเท่าที่โหลดต้องการเท่านั้น

• ประสิทธิภาพของมอเตอร์: 80 ถึง 90 เปอร์เซ็นต์สำหรับมอเตอร์ EC เทียบกับสูงถึง 75 เปอร์เซ็นต์สำหรับมอเตอร์เหนี่ยวนำกระแสสลับมาตรฐาน
• ประสิทธิภาพการโหลดบางส่วนเพิ่มขึ้น: ดีขึ้นถึง 30 เปอร์เซ็นต์เมื่อพัดลมทำงานต่ำกว่าความเร็วเต็ม
• การสูญเสียจากการสลับ: ลดลงด้วยอุปกรณ์จ่ายไฟความถี่สูง เช่น SiC MOSFET ในบอร์ดไดรฟ์
• การสูญเสียการติดตั้ง: ลดลงด้วยขายึดแบบปลั๊กแอนด์เพลย์ที่ช่วยลดความต้านทานท่อและข้อผิดพลาดในการติดตั้ง

เนื่องจากโหลด HVAC และเครื่องทำความเย็นส่วนใหญ่ใช้เวลาส่วนใหญ่ในการทำงานต่ำกว่าเอาท์พุตสูงสุด ข้อดีของการโหลดบางส่วนนี้มักเกิดขึ้นเมื่อพัดลม EC ช่วยประหยัดพลังงานไฟฟ้าได้มากที่สุดในหนึ่งปี ไม่ใช่แค่ที่ความเร็วเต็มเท่านั้น

พัดลมหอยโข่งรุ่น EC ที่โดดเด่น

ด้านล่างนี้คือภาพรวมการผลิตซีรีส์พัดลมแบบแรงเหวี่ยง EC ที่สร้างขึ้นสำหรับการไหลเวียนของอากาศ ความดัน และข้อกำหนดในการควบคุม ตั้งแต่การจ่ายอากาศแรงดันต่ำไปจนถึงงานแรงดันสูงแบบดูดสองครั้ง

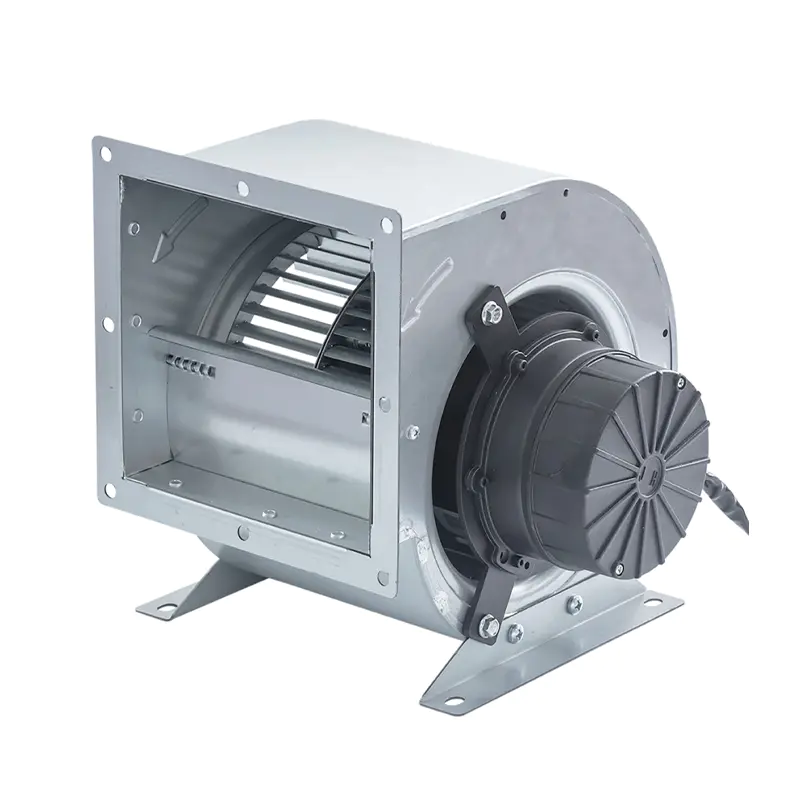

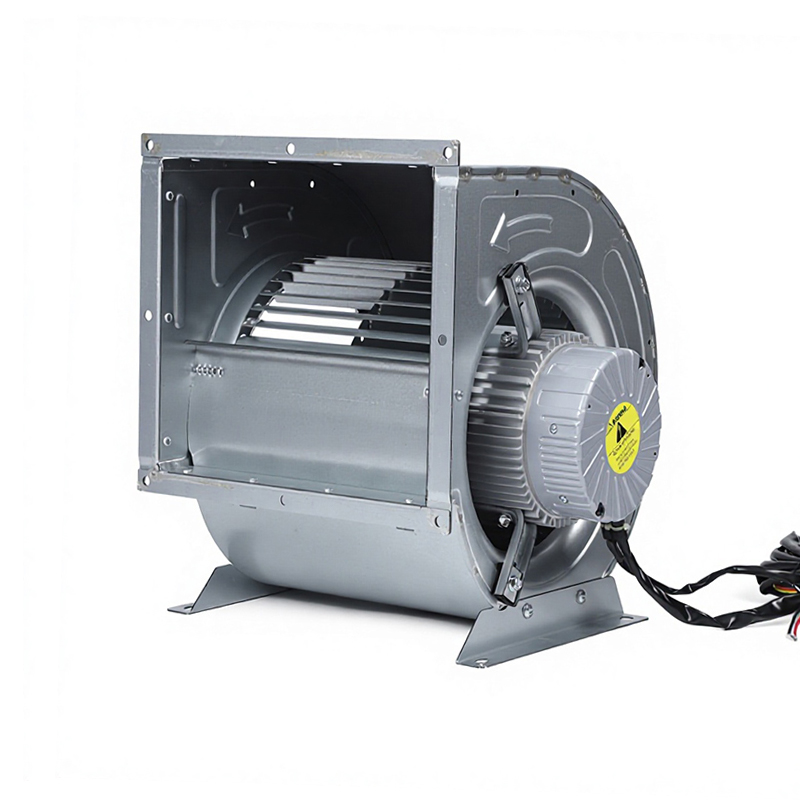

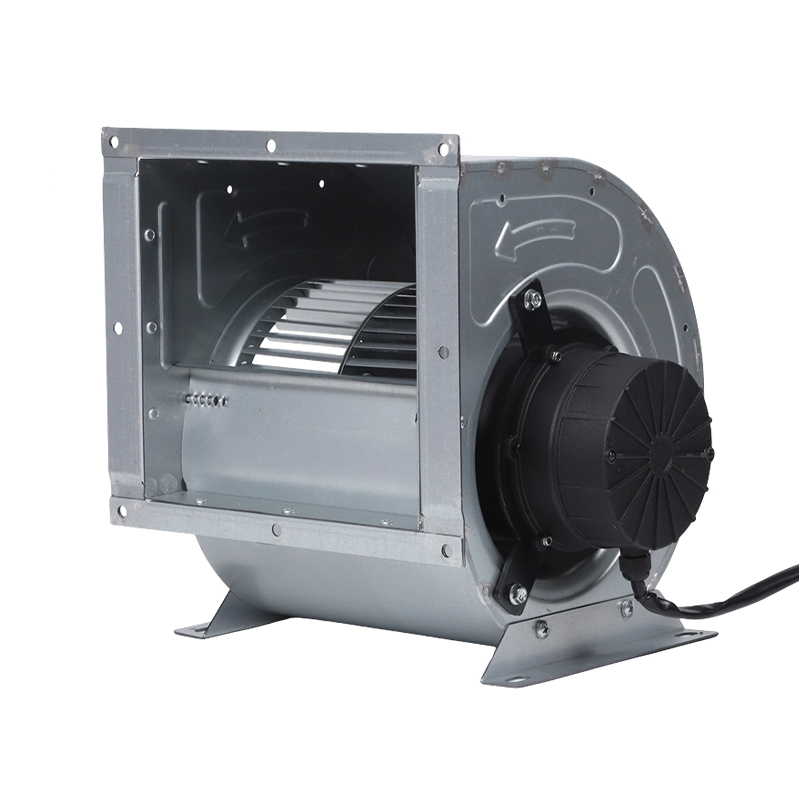

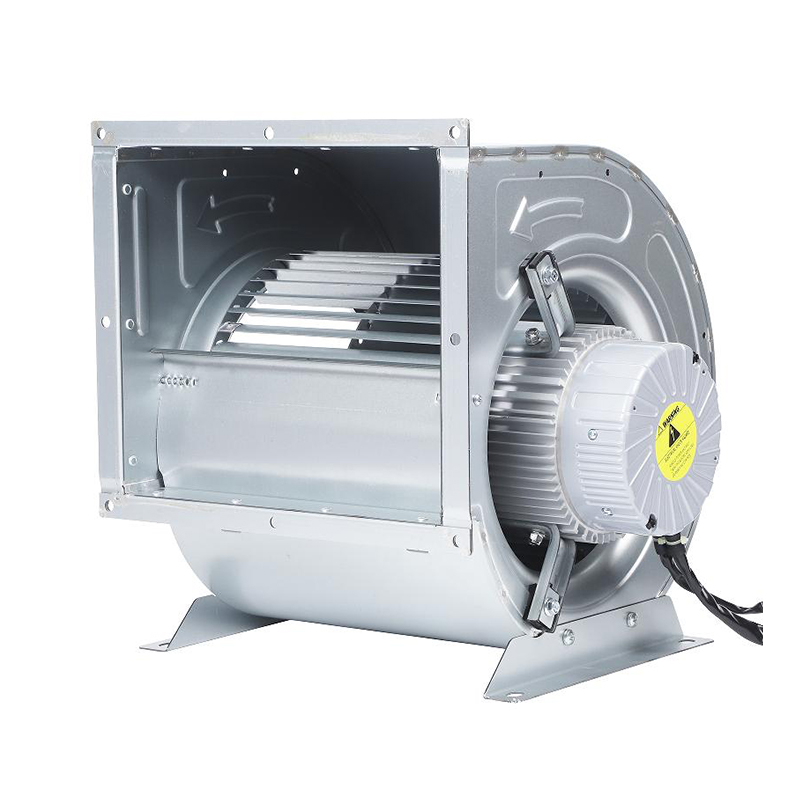

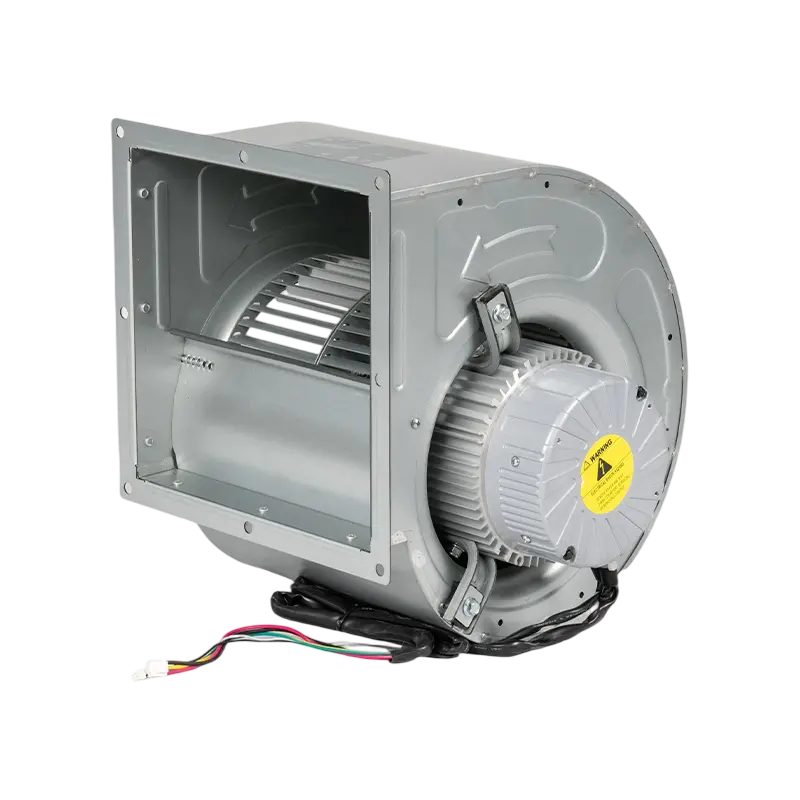

เอสวายซี 10-10 รัศมีการไหลของอากาศขนาดใหญ่ เอสวายซี 7-5 การเป่าด้วยแรงดันต่ำ เอสวายซี 7-7 การควบคุมความเร็ว 0-10V เอสวายซี 8-7 ดูดสองครั้งพร้อมกระปุกเกียร์ ศยสซ.9-9 ความเร็วตัวแปร HVAC

ประสิทธิภาพเสียงรบกวนเมื่อเปรียบเทียบกับพัดลม AC

เนื่องจากไม่มีหน้าสัมผัสของแปรงเชิงกล มอเตอร์ EC จึงกำจัดหนึ่งในแหล่งกำเนิดเสียงรบกวนหลักที่พบในมอเตอร์ AC เมื่อผสมผสานกับการรักษาเสียงในท่อก้นหอยและท่อทางออก ทำให้เกิดเสียงรบกวนในการทำงานสำหรับพัดลมแบบแรงเหวี่ยง EC หลายตัวที่มีระดับเสียงต่ำกว่า 70dB โดยรุ่นที่ได้รับการปรับปรุงให้มีความดังต่ำเพียง 55dB(A) ที่การไหลเวียนของอากาศเดียวกันกับที่พัดลม AC ที่เทียบเคียงกันจะต้องมีความเร็วสูงกว่าและมีเสียงรบกวนสูงกว่าจึงจะบรรลุผล

• ไดรฟ์แบบไร้แปรงถ่านช่วยลดเสียงรบกวนจากการเปลี่ยนที่แหล่งกำเนิด
• แผ่นดูดซับเสียงภายในก้นหอยช่วยลดเสียงรบกวนจากการไหลของอากาศ
• ขายึดลดแรงสั่นสะเทือนช่วยลดเสียงรบกวนจากโครงสร้างที่ส่งผ่านโครงยึด
• อัตราความเร็วต่ำกว่าสำหรับการไหลเวียนของอากาศเดียวกัน เนื่องจากมอเตอร์ EC เข้าถึงเอาท์พุตเป้าหมายได้อย่างมีประสิทธิภาพมากขึ้น

โปรไฟล์เสียงรบกวนนี้เป็นเหตุผลหลักที่มีการระบุพัดลมแบบแรงเหวี่ยง EC ในโรงพยาบาล ห้องปฏิบัติการ และระบบ HVAC ของโรงแรม ซึ่งผู้อยู่อาศัยจะสังเกตเห็นความแตกต่างสองสามเดซิเบลได้

การใช้งานทั่วไปสำหรับพัดลมแบบแรงเหวี่ยง EC

การผสมผสานระหว่างการควบคุมที่แม่นยำ แรงดันคงที่สูง และการทำงานที่เงียบ ทำให้พัดลมแบบแรงเหวี่ยง EC ปรากฏให้เห็นในชุดอุปกรณ์ประเภทต่างๆ ที่ค่อนข้างเฉพาะเจาะจง แทนที่จะเป็นระบบระบายความร้อนทั่วไป

• เครื่องปรับอากาศแบบปรับปริมาตรอากาศได้ (VAV)
• เครื่องปรับอากาศแบบท่อและระบบ HVACR
• ระบบจัดการอากาศบริสุทธิ์
• อุปกรณ์ฟอกอากาศและชุดกรองพัดลมคลีนรูม (FFUs)
• การระบายความร้อนของศูนย์ข้อมูลและตู้เซิร์ฟเวอร์
• อุปกรณ์ทำความเย็นที่ต้องการการไหลเวียนของอากาศในทิศทางที่มั่นคง

ข้อมูลจำเพาะที่สำคัญที่ต้องตรวจสอบก่อนซื้อ

เอกสารข้อมูลสำหรับพัดลมแบบแรงเหวี่ยง EC แสดงรายการชุดพารามิเตอร์ที่คล้ายกัน และการเปรียบเทียบแบบเคียงข้างกันเป็นวิธีที่เร็วที่สุดในการปรับขนาดพัดลมให้ถูกต้องสำหรับระบบท่อที่กำหนด

พัดลม EC กับพัดลม AC: การเปรียบเทียบอย่างรวดเร็ว

พื้นฐานการบำรุงรักษาและการวินิจฉัยข้อผิดพลาด

เนื่องจากมอเตอร์ EC ใช้เทคโนโลยีไร้แปรงถ่านและตลับลูกปืนที่ไม่ต้องบำรุงรักษา การดูแลรักษาในแต่ละวันจึงเบากว่ายูนิต AC การตรวจสอบตามปกติจะครอบคลุมสามสิ่ง ได้แก่ ความสะอาดของใบพัด การหล่อลื่นตลับลูกปืน หากมี และการโอเวอร์โหลดในตัวของมอเตอร์ กระแสไฟเกิน และสัญญาณเตือนแผงลอย เมื่อเกิดข้อผิดพลาด อินเทอร์เฟซ RS485 หรือสัญญาณตอบรับในตัวสามารถอ่านได้เพื่อระบุสาเหตุโดยไม่ต้องเปิดฝาครอบ ซึ่งช่วยลดเวลาในการวินิจฉัยได้มากเมื่อเทียบกับพัดลม AC แบบกลไกล้วนๆ

คำถามที่พบบ่อย

ระบบใดบ้างที่ใช้พัดลมแบบแรงเหวี่ยงของ EC?
หน่วยปริมาตรอากาศที่ปรับเปลี่ยนได้ ระบบปรับอากาศแบบท่อ ระบบอากาศบริสุทธิ์ FFU ของห้องปลอดเชื้อ และการทำความเย็นของศูนย์ข้อมูล โดยทั่วไปแล้วพัดลมแบบแรงเหวี่ยงของ EC จะระบุถึงความแม่นยำและประสิทธิภาพในการควบคุม

พัดลม EC เงียบกว่าพัดลม AC เสมอไปหรือไม่?
ในกรณีการไหลเวียนของอากาศที่เทียบเคียงได้ส่วนใหญ่ ได้ เนื่องจากมอเตอร์ไร้แปรงถ่านจะขจัดเสียงรบกวนในการสับเปลี่ยน และพัดลมสามารถเข้าถึงการไหลเวียนของอากาศเป้าหมายที่ความเร็วการทำงานต่ำกว่า

แฟน EC มีค่าใช้จ่ายล่วงหน้ามากกว่าพัดลม AC หรือไม่
โดยทั่วไปแล้ว พัดลม EC จะมีราคาซื้อที่สูงกว่าเนื่องจากแผงขับเคลื่อนแบบอิเล็กทรอนิกส์ แต่ประสิทธิภาพที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งที่โหลดบางส่วน มักจะเป็นสิ่งที่ชดเชยค่าใช้จ่ายตลอดอายุการใช้งานของอุปกรณ์
